Gamme RP80

Étaux RP80 standards

Douze modèles appairés au 1/100e en standard, avec mors mobiles guidés ou non guidés. Base tournante disponible en option.

La notation impériale « 5 »18 » de l’ouverture du type 1 est reproduite telle que publiée ; sa lecture doit être confirmée par SAGOP.

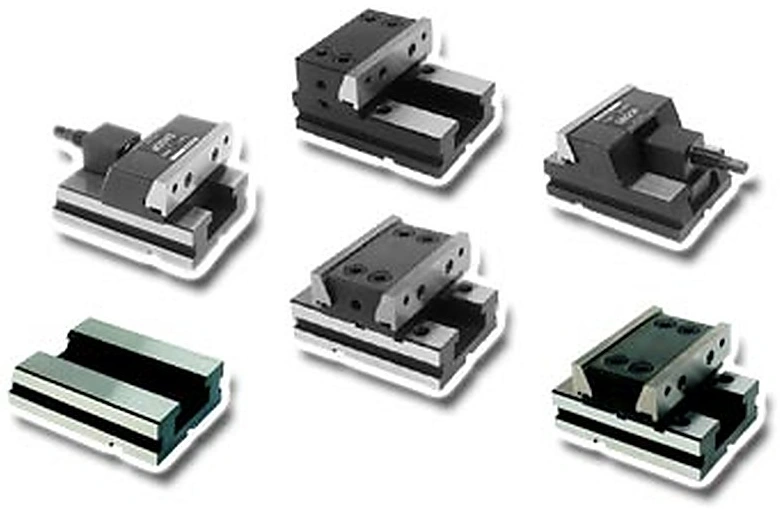

Éléments modulaires

Combinés et appairés avec les étaux RP80, ou utilisables seuls, les éléments modulaires permettent des montages de serrage particuliers. Les trois éléments ci-dessous constituent le détail de cette solution modulaire.

Élément mobile

Composé d’une rallonge, d’un mors mobile et d’un bloc-écrou standard d’un étau RP80.

Type	A	C maxi	D	E	H	P	T	Y
0	125	37	33	37	12H7	Ø11	67	30
1	150	43	41	42	12H7	Ø11	70	38
2	225	110	55,4	51	20H7	Ø17	100	58
3	250	126	65,4	61	20H7	Ø17	160	50
4	340	162	78	79	20H7	Ø17	171	69

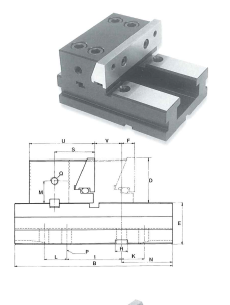

Élément fixe à mors simple

Composé d’une semelle et d’un mors fixe standard. Le dernier peut être positionné à 2 endroits sur la semelle, grâce aux 2 rainures de clavette.

Type	B	D	E	F	H	I	K	L	M	N	P	Q	S	U	V
0	125	33	37	19	12H7	53,5	15,5	—	14	43,5	Ø11	M8	38	60	14
1	150	41	42	16	12H7	69,5	19,5	—	20	50	Ø11	M10	41	68	21
2	200	55,4	51	18	20H7	68	30	30	28	68	Ø17	M10	52	84	32
3	225	65,4	61	9	20H7	89	29,5	37,5	35	64	Ø17	M10	57,5	94,5	49,5
4	250	78	79	29	20H7	—	—	—	38	15	Ø17	M12	78	125	81

Élément fixe à mors double

Composé d’une semelle et d’un mors fixe comportant 2 mors flottants. Comme dans le cas de l’élément fixe simple, le mors fixe peut être positionné à 2 endroits sur la semelle, grâce aux 2 rainures de clavette.

Type	B	D	E	G	H	I	J	K	L	M	N	P	Q	R	S	X
0	125	33	37	24,5	12H7	53,5	78	15,5	—	14	43,5	Ø11	M8	81,5	38	57
1	150	41	42	34	12H7	69,5	82	19,5	—	20	50	Ø11	M10	100	41	68
2	200	55,4	51	48	20H7	68	104	20	30	28	68	Ø17	M10	134	52	86
3	225	65,4	61	55	20H7	69	115	29,5	37,5	35	64	Ø17	M10	161	57,5	108
4	250	78	79	50	20H7	80	156	—	160	38	15	Ø17	M12	—	78	185

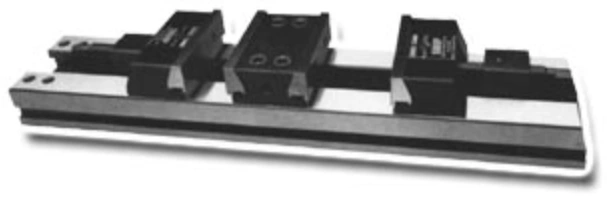

Étaux multifonctions

Étaux doubles transformables en étaux de grande capacité par déplacement du mors central.

Les deux colonnes d’ouverture suivent l’ordre du catalogue, qui ne précise pas leur légende. Les indications « 3 »1/6 » (0A) et « 46 » » (1B) sont conservées à l’identique mais nécessitent confirmation. Elles n’ont pas été remplacées par des conversions supposées.

Étaux multi-position

Une gamme polyvalente pour centres d’usinage horizontaux ou verticaux.

Étaux verticaux

Une configuration particulièrement adaptée au travail en série sur centre d’usinage.

Option hydraulique

Les références 803 AH/BH/CH apparaissent à la fois dans les largeurs 200 et 300 mm sur le site d’origine. Plusieurs équivalences mm/inch de ce tableau sont également incohérentes. Ces indications historiques sont conservées et doivent être confirmées avant commande.
