Étaux & outils de serrage · Fabriqué en France

Gamme pneumatique

Des étaux pneumatiques conçus pour un serrage rapide, précis et parallèle, adaptés aux pièces uniques comme au travail en série.

PS 70 à PS 200 · S CENTER auto-centrant · force réglable

Demander un conseil technique

Voir toutes les gammes

Temps de serrage très court

Pression et force réglables

Surfaces d’appui trempées et rectifiées

Système modulaire avec rainures en T

Photos, références et accessoires

Aperçu de la gamme

Étaux pneumatiques PS

L’étau pneumatique PS est conçu spécialement pour l’usinage de pièces uniques et en série, exigeant un serrage rapide, précis et parallèle.

Le système pneumatique permet un temps de serrage très court, réduit le temps de manipulation et augmente la rentabilité des machines. La force de pression étant réglable, il peut être utilisé pour le serrage de toutes les pièces.
Toutes les surfaces d’appui et les coulisses sont trempées et rectifiées. La hauteur des surfaces d’appui est tolérancée : lors d’un achat ultérieur, l’étau peut ainsi conserver la même hauteur.
Les quatre rainures en T permettent l’utilisation de butées et de gabarits, ainsi que l’ajustage de mors spéciaux.
Le système modulaire, la polyvalence et la multiplicité des mors permettent de répondre à des exigences variées de l’industrie mécanique.

Type	PS 70	PS 90	PS100-2	PS115	PS130-1	PS160	PS200
Largeur des mors	70 mm	90 mm	100 mm	115 mm	130 mm	160 mm	200 mm
Ouverture	100 mm	130 mm	126 mm	145 mm	164 mm	200 mm	280 mm
Profondeur	30 mm	36 mm	40 mm	40 mm	45 mm	45 mm	60 mm
Course pneumatique	2 mm	4 mm	4 mm	3.2 mm	3.5 mm	4 mm	4.5 mm
Puissance de serrage avec 6 kg de pression d’air (libellé d’origine)	700 kg	1000 kg	1500 kg	2200 kg	3000 kg	5000 kg	7000 kg
Longueur totale	220 mm	288 mm	317 mm	340 mm	370 mm	403 mm	480 mm
Hauteur totale	100 mm	128 mm	145 mm	145 mm	155 mm	160 mm	195 mm
Hauteur de la surface d’appui	70 mm	92 mm	105 mm	105 mm	110 mm	115 mm	2 mm
Largeur totale	2 mm	2 mm	2 mm	2 mm	2 mm	2 mm	2 mm
Poids	8.5 kg	18 kg	25 kg	30 kg	39 kg	58 kg	112 kg

Le catalogue indique « 2 mm » pour toute la ligne Largeur totale et pour la hauteur d’appui du PS200. Ces valeurs sont reproduites pour éviter toute perte d’information, mais doivent être confirmées par SAGOP ; ne pas les utiliser pour dimensionner un montage sans validation. Le libellé historique « 6 kg de pression d’air » est lui aussi à préciser.

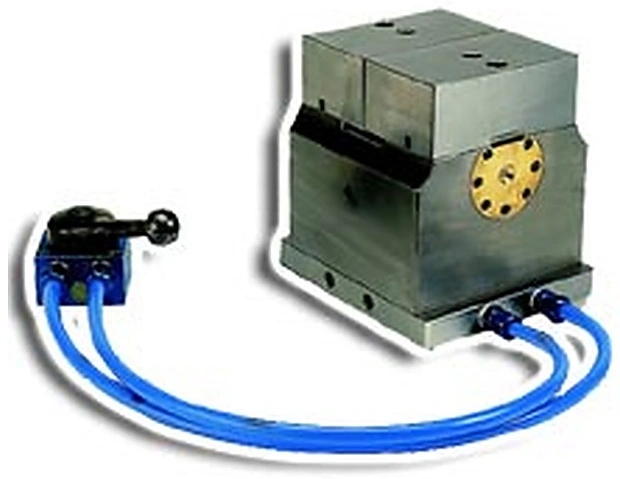

Étau S CENTER

L’étau « S » CENTER est un étau pneumatique auto-centrant à double effet, destiné au serrage intérieur ou extérieur de pièces cylindriques, avec mors décrits comme « inusables » dans le catalogue d’origine.

Course totale de 3 mm permettant le serrage de pièces brutes.
Puissance de serrage réglable de 0 à 800 kg à 6 bars.
Possibilité d’utilisation comme étau double avec un mors fixe au centre.
Possibilité de déconnecter l’alimentation en air pendant le serrage.

Demande technique

Parlez-nous de votre application.

Indiquez la gamme, la pièce à maintenir, la machine-outil et les contraintes de votre montage. L’équipe SAGOP pourra vous orienter vers la configuration adaptée.
